自動ばね試験機HPC-Ax

ばね試験機のスタンダード、コンピュータによるＷｉｎｄｏｗｓ上での計測制御で、各種基準試験から保存まで、オールマイティな機能と最高の品質をお約束します。

HPC-A50～A2K
  • ばね特有の偏荷重対策
    ①2kN以下：伝統のつり枠構造を採用しているため、影響を最小限に食い止めます。
    ②5kN以上：圧縮はロードセルを３個使用した、伝統の3点式ロードセル構造を採用して、大きな偏荷重にも有効です。
  • オーバーロード対策
    電気的なオーバーロード自動停止機能と機械的なロードセルオーバーロードストッパーの２重保護をしています。
  • 日常点検対策
    電気的な校正値の確認とおもりによる実負荷の確認が容易に行えます。
  • 機能面
    コンピュータを使用しているため、従来型の機能詰込型ではなく、用途に応じたソフトウェア増設が可能なので、使いやすさを損なわずに多機能を実現できます。コンピュータは、タッチパネル操作のパネルコンピュータ、マウスおよびキーボード操作のパーソナルコンピュータからお好みに応じてカスタムします。 また、コンピュータはお客様にてご用意いただくこともでき、この場合当社より試験機本体とソフトウェアのみをご購入いただきます。
    ①各種試験に対応したソフトウェアを用意しています。
    ②USBポートを標準装備していますので、各種周辺機器への接続が簡単に行えます。またLANによるネットワーク接続も可能です。
    ③測定データをハードディスクやUSBメモリなどに保存できます。
  • 手動ハンドルを標準装備、また手動試験用ソフトウェアも装備していますので、手動試験が簡単に行え、たった１個の測定もすぐに対応できます。
仕様／型式 HPC-A10 HPC-A50 HPC-A100 HPC-A500 HPC-A1K HPC-A2K
負荷
能力		 10.000/1.0000N 50.00/5.000N 100.00/10.000N 500.0/50.00N 1000.0/100.00N 2000/500.0N
最大測定長さ 200.00mm 300.00mm
長さ最少表示0.001mm:オプションMin.length indication0.001mm:Option
圧縮
板径		 φ30mm φ60mm φ100mm
セラミック製（下部圧縮板）
最大試験速度 1000mm/min
三段切替：高、中、低速
電 源 AC100VまたはAC200V
試験部構造 ※１ つり枠構造
仕様／型式 HPC-A5K HPC-A10K HPC-A20K HPC-A50K HPC-A100K
負荷
能力		 5000/500.0N 10000/1000.0N 20.00/5.000kN 50.00/5.000kN 100.0/10.000kN
最大測定長さ 500.00mm 500.00mm 600.00mm 1000.00mm
長さ最少表示0.001mm:オプションMin.length indication0.001mm:Option
圧縮
板径		 φ160mm φ200mm φ300mm

最大試験速度 1000mm/min
三段切替：高、中、低速
電 源 AC100VまたはAC200V AC200V
試験部構造 3点式ロードセル構造

※ 1 引張、圧縮各1点式ロードセル

※ 圧縮専用 Cタイプ（HPC-A10-C, HPC-A5K-C～HPC-A100K-C,）

※ 圧縮専用短ストローク SBタイプ （HPC-A5K-SB～HPC-A20K-SB）

※ パーソナルコンピュータタイプ　Uタイプ（HPC-A10-U～HPC-A100K-U)

※ セラミック圧縮板はφ100mmまでです

サーマルプリンタ（紙幅58mm） ○
手動ハンドル ○
安全カバー ※

〇は標準装備、※はオプション

ソフトウェア

詳しくはこちら
標準ソフトウェア（HPC-A10〜HPC-A100Kの全機種）
① 長さ・たわみ基準試験ソフトウェア
② 荷重基準試験ソフトウェア
③ ステップ試験ソフトウェア
④ 手動試験ソフトウェア
オプショナルソフトウェア（HPC-A10〜HPC-A100Kの全機種）
① 皿ばね試験ソフトウェア

手動ばね試験機HPC-x

基本機能のみなので操作が簡単、しかも低価格!!

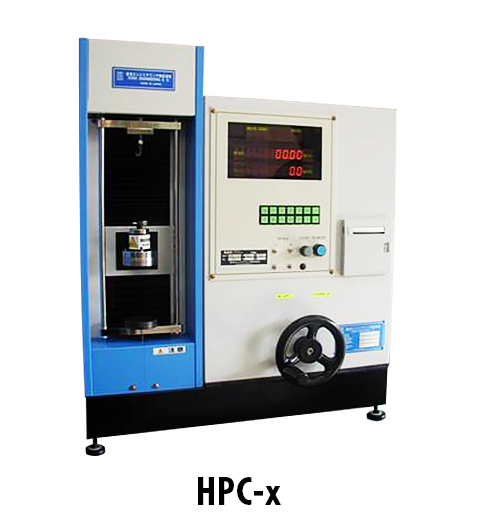

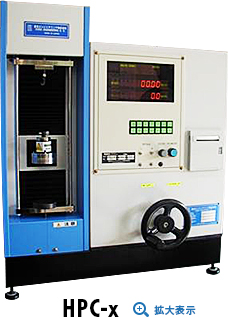

HPC-x
  • 基本機能重視の低価格ばね試験機。
  • 簡単操作。
  • 偏荷重に強いつり枠構造。
  • 視認性に優れる、LED表示を採用。
  • ロードセルストッパーによる保護。
  • ばね定数印字機能。
  • 操作性に優れる大型手動ハンドルを装備。プリンター内蔵。
  • １Ｋ(能力1kN)以上は、モーター駆動。
  • １Ｋ(能力1kN)以上は、自動化へのアップグレードが可能。
仕様／型式 HPC-50 HPC-100 HPC-500 HPC-1K HPC-2K
負荷能力 50.00/5.000N 100.00/10.000N 500.0/50.00N 1000.0/100.00N 2000/500.0N
最大測定長さ 200.00mm 300.00mm
圧縮板径 φ60mm φ100mm
セラミック製（下部圧縮板）
電 源 AC100VまたはAC200V
ばね定数印字機能 ○
サーマルプリンタ（紙幅58mm） ○
手動ハンドル ○
タッチパネル式カラー液晶ディスプレイ ※
セラミック圧縮板（50～2K） ※
安全カバー ※
社名プリントアウト ※

〇は標準装備、※はオプション

自動ばね横力試験機HPC-AxSF

上下に圧縮ばね用6分力検出器を内蔵、
サスペンションスプリングやバルブスプリングなどの
高精度な横力、偏心計測が可能。

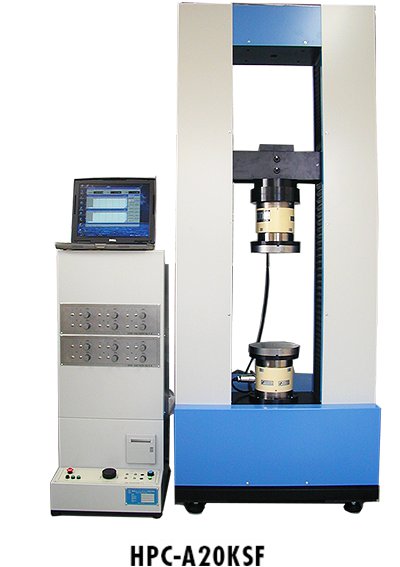

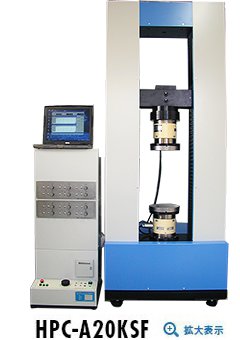

HPC-A20KSF
  • パーソナルコンピューターによるWindows上での計測制御。
  • オーバーロード停止機能による保護。
  • 最大39段で、ばね定数計算、荷重（下側Fz）および偏心判定、ばね特性曲線の作成が可能。
  • 試験条件、測定データの保存。測定データはCSVファイルなので、表計算などで読込可能。
  • 手動時の操作に便利な手動ハンドルを装備。プリンター内臓。
  • コンピューターを社内のネットワークに組み込めば、データの共有も可能。
  • VIEWERソフトウェアによる偏心図の表示。
仕様／型式 HPC-A1KSF HPC-A5KSF HPC-A10KSF HPC-A20KSF HPC-A50KSF
負荷能力：Fz 1000.0N 5000N 10000N 20.00kN 50.00kN
横力：Fx, Fy 100.00N 500.0N 1000.0N 2.000kN 5.000kN
モーメントMx, My/Mz 15000/2000Nmm 75000/10000Nmm 150000/40000Nmm 300/100kNmm 750/250kNmm
最大測定長さ 400.00mm 600.00mm
長さ最小表示0.001mm:オプション
圧縮板径 φ100mm φ180mm
最大試験速度 500mm/min
三段切替：高、中、低速
電 源 AC100Vまたは200V AC200V

※ 短ストローク SBタイプ（HPC-A1KSF-SB～HPC-A10KSF-SB）

サーマルプリンタ（紙幅58mm）
インクジェットA4プリンタ		 ○
手動ハンドル ○
安全カバー ※
試験用治具 ※
偏心確認用治具セット ※

〇は標準装備、※はオプション

最大荷重能力1000および5000Nは、最大測定長さ150mmの圧縮専用短ストロークタイプもあります。

ソフトウェア

詳しくはこちら
標準ソフトウェア（HPC-A1KSF〜HPC-A50KSFの全機種）
① 横力、偏心測定ソフトウェア
② VIEWERソフトウェア
オプショナルソフトウェア（HPC-A1KSF〜HPC-A50KSFの全機種）
① 通過試験ソフトウェア

引張圧縮試験機パソコンタイプAxKM

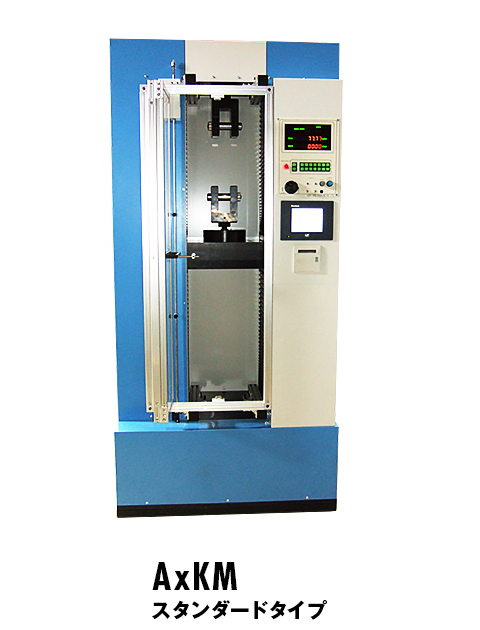

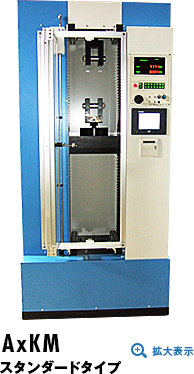

引張圧縮試験機スタンダードタイプAxKM-F

各種製品や材料の引張および圧縮試験ができる荷重試験機です。

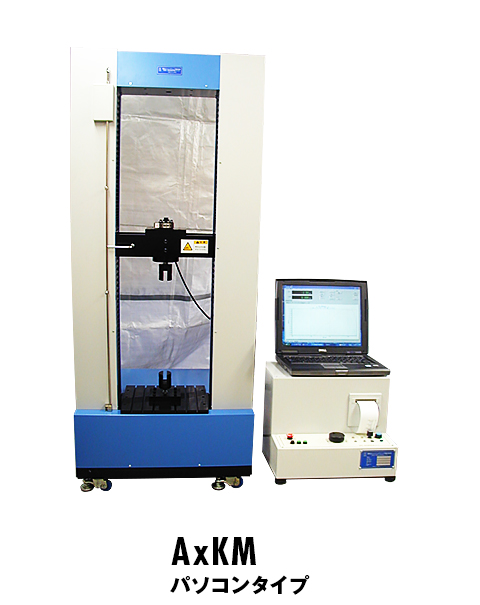

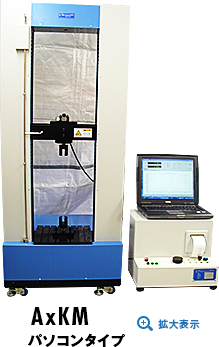

AxKM パソコンタイプ
  • スタンダードタイプとパソコンタイプの2タイプを用意しています。スタンダードタイプは基本機能のみの低価格で、同種の試験を大量に行うのに適しています。
    パソコンタイプは多機能で、各種専用試験ソフトウェア等の導入も可能で、分析などに適しています。
  • ロードセル交換も可能です。
  • 各種試験治具を用意しています。
仕様／型式 A2KM A5KM A10KM A20KM A50KM A100KM
負荷能力 2000N
500.0N		 5000N
500.0N		 10000N
1000.0N		 20.00kN
5.000kN		 50.00kN
5.000kN		 100.00kN
10.000kN
最大測定長さ ※1 300.00mm 600.00mm 700.00mm 1000.00mm
有効試験幅 100mm 300mm 400mm
試験速度 自動試験時：1〜100mm/min
電源 AC100VまたはAC200V AC200V

※ 試験治具含まず

サーマルプリンタ（紙幅58mm） ○
手動ハンドル ○
上下限リミットスイッチ ○
安全カバー ○
各種試験用治具 ※

〇は標準装備、※はオプション

パソコンタイプソフトウェア

詳しくはこちら
標準ソフトウェア
① 破断試験ソフトウェア
②定荷重試験ソフトウェア
